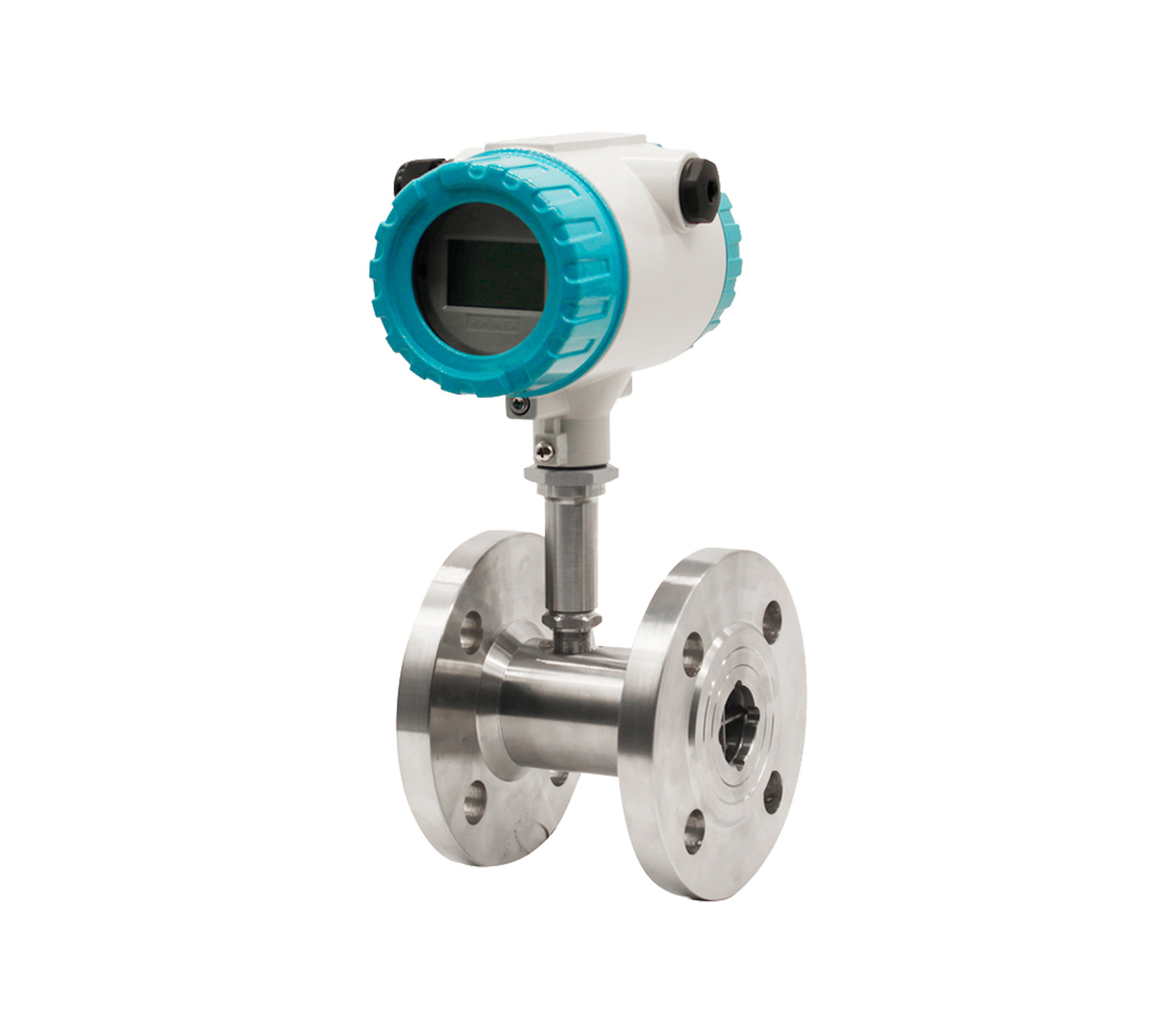

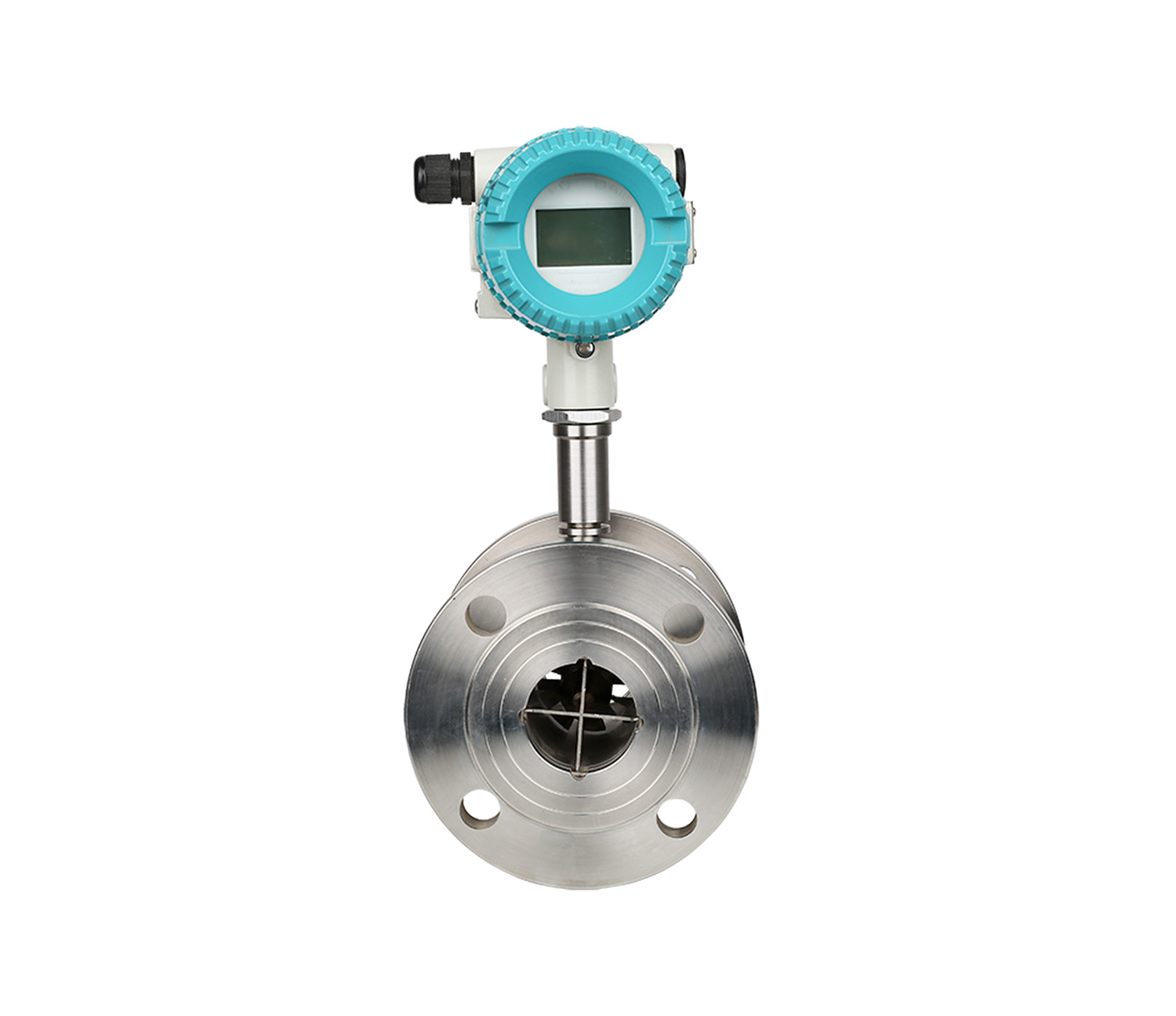

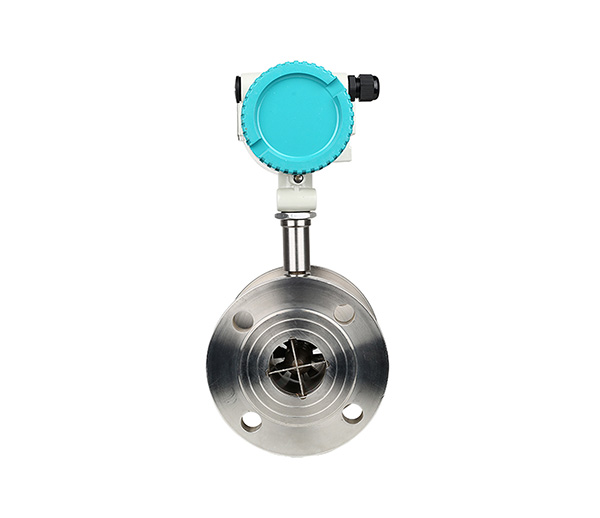

液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。
液體渦輪流量計(渦輪流量傳感器與顯示儀表配套組成渦輪流量計）。傳感器液體渦輪流量計具有精度高，重復性好，壽命長操作簡單等特點。

可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

工作原理

產品特點

技術參數

安裝要求

工作原理

當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正

比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生

頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。

渦輪流量計的實用流量方程為：

Qv ? f / K

式中 Qv……為體積流量，m3 / s；

f ……流量計輸出信號的頻率， Hz ;

K ……流量計的儀表系數，1/m3。

流量計的系數與流量（或雷諾數）的關系曲線如圖1.1 所示。由圖可見，儀表系數分

為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸

及流體粘性有關。非線性段特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器

流量下限時，儀表系數隨著流量迅速變化。當流量超過流量上限時要注意防止氣蝕現象。

產品特點

高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；（R 指讀數誤差）

? 重復性好，短期重復性可達0.05%～0.2%，正是由于良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

? 輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

? 原始脈沖頻率范圍(10Hz～1.5KHz)，信號分辨力強；

? 量程比寬10:1~20:1；

? 結構緊湊輕巧，安裝維護方便，流通能力大；

? 適用高壓測量，傳感器表體上不必開孔，易制成高壓型儀表；

? 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

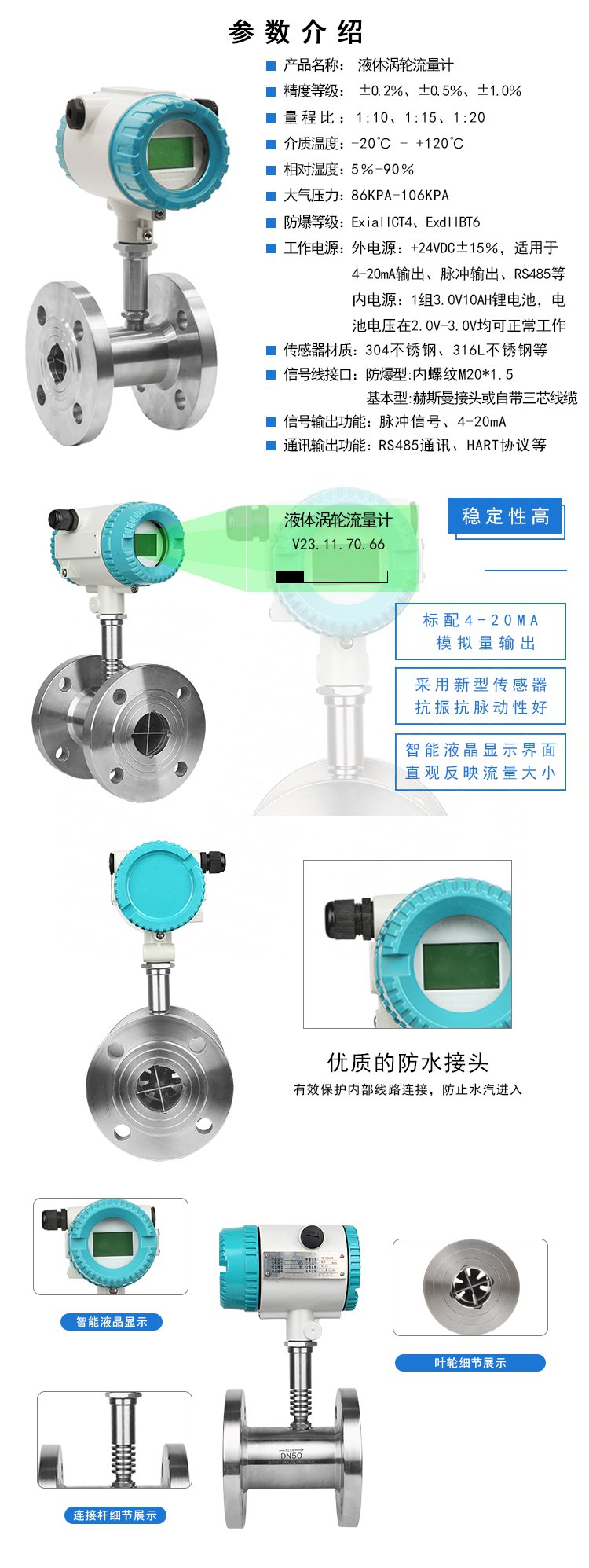

技術參數

yle="width: 750px; height: 1995px;" />

安裝要求

環境溫度

避免安裝在溫度變化較大的場所，若可能受到其他設備熱輻射，須有隔熱通風措施。

? 大氣條件

避免把流量計安裝在含腐蝕性氣體的環境中，如需安裝，則必須提供通風措施。

? 機械振動或沖擊

流量計雖結構很堅固，但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動

較大的管道上，需加設管道支撐。

? 其他注意事項

渦輪流量計的周圍應有充裕的空間，以便作業和定期檢查。

安裝場所應便于接線和安裝管道。
